一、拾音器連接指導

1.錄像機接入網絡攝像機

網絡設備的視頻及音頻編碼均由攝像機完成，所以若攝像機沒有內置拾音器，則需要給攝像機外接拾音器，舉例?？禂z像機拾音器的接法。

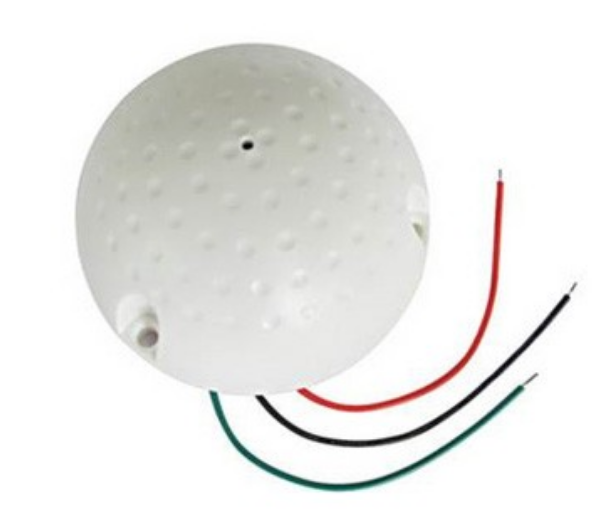

一般拾音器有三條線：①電源正級 ②電源負級 ③信號線；

連接方法：

①    把拾音器電源正極接到外置電源的正極,攝像機不對拾音器供電。

②    拾音器的信號線接到攝像機的“AUDIO IN”。

③    把拾音器的電源負極、外置電源的負極都接到攝像機的“GND”或"G"處。

2.錄像機接入模擬攝像機

模擬設備的編碼是在錄像機上實現的，錄像機上有幾路音頻輸入即可支持幾路攝像機錄音，默認從第一個通道開始錄音。如果要實現錄像機跟客戶端之間的對講，需要在錄像機上外接拾音設備及音箱。拾音器接線指導如下：

一般拾音器有三條線：①電源正級 ②電源負級 ③信號線

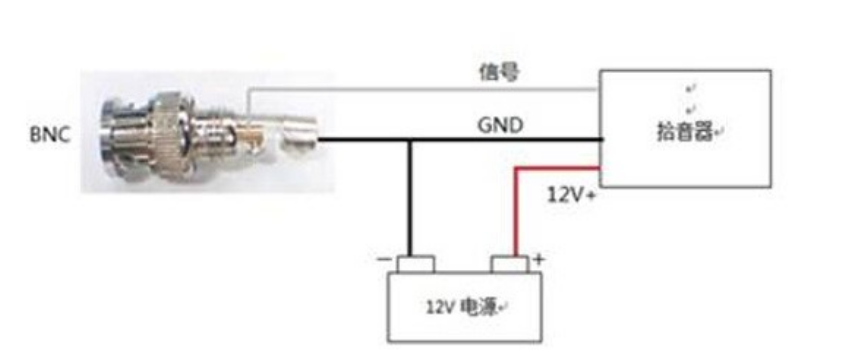

連接方法：

①    拾音器正極連接到電源的正極；

②    拾音器負極接到電源負極，再將黑色公共端接到Q9或蓮花頭屏蔽層；

③     信號線接到Q9或蓮花頭信號端。

接線規則：信號線接信號線，屏蔽層接屏蔽層。

注意：拾音器音頻信號輸入是否符合2-2.4V電平以及1000歐姆阻抗的要求。如果不符合，可能會造成無聲音或聲音輕，或者嘯叫。

二、錄像機上的配置

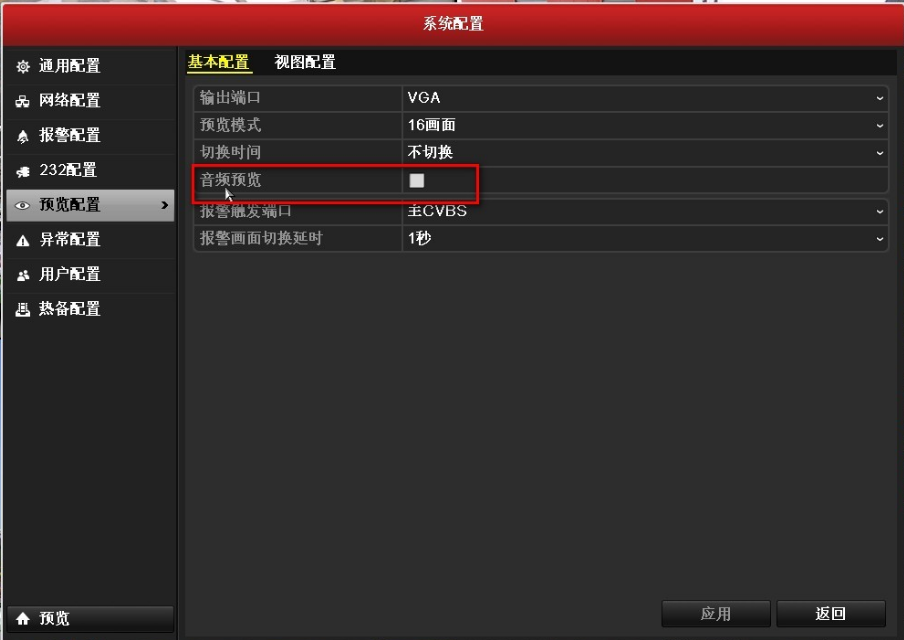

1. 在系統配置—預覽配置—基本配置，開啟音頻預覽打鉤，點擊應用。

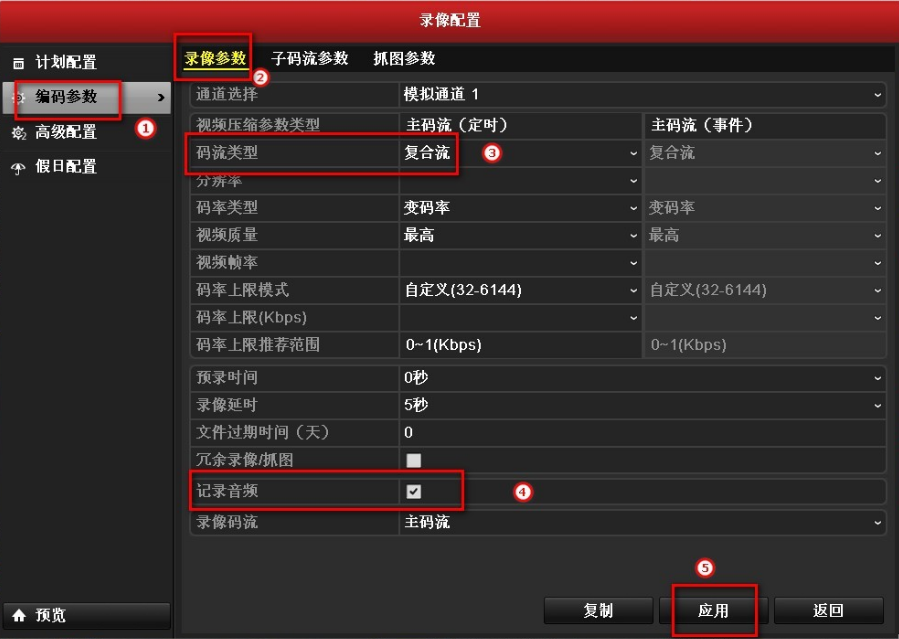

2.在錄像配置—編碼參數，碼流類型選擇成復合流，記錄音頻打鉤 ，點擊應用。

三、音箱接線指導

音箱需要外接電源供電，建議阻抗選擇600Ω的有源音箱。 將音箱的信號線直接接到錄像機的AUDIO OUT的接口上。
