概述：中德信通

微模塊機房監控產品化解決方案是一項應用于降低因工作而發熱的機房設備溫度的技術，主要應用于數據中心機房。本系統脫離傳統微模塊的組態編程模式，全新架構的產品化設計理念，為微模塊機房冷通道的快速搭建提供強有力的支撐，目前已廣泛應用到國內各大機房建設當中。

機房的正常運行和維護與機房環境、消防、安防、能效、建設、產能、集成和擴展等因素密切相關，想要有效解決以上冷/熱通道存在的問題，則必須要選用一款產品化，標準化的監控產品，符合客戶絕大部分需求，在行業內形成標準。圍繞這些原因，凝智科技為彌補行業缺陷，開創性地針對該領域設計出微模塊機房監控產品化解決方案來應對機房監控工作，通過一段時期的努力，凝智科技于國內首度實現該系統產品標準化:將需求部分拆分形成模塊化，選擇標準化的傳感器部件，即插即用！躍然成為微模塊機房監控產品化解決方案唯一標準化廠家，引領行業洗牌。

隨著服務器設備的功耗不斷提高，機柜所需的散熱能力將需要大大的加強，合理地使用冷通道方案，可大大提升數據中心的散熱能力，充分有效地使用機柜和機房空間。而國內機房建設需求日益普及，該領域市場巨大，相信作為行業第一的微模塊機房監控產品化解決方案將更加廣為人知，在機房保衛戰中占據重要位置！

工作原理與工作效果

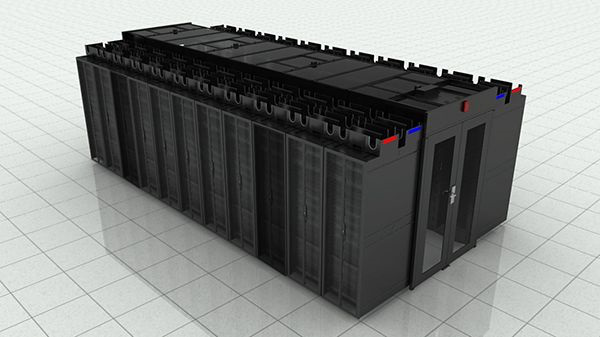

微模塊機房監控產品化解決方案是基于冷熱空氣分離有序流動的原理，冷空氣由高架地板下吹出，進入密閉的冷池通道，機柜前端的設備吸入冷氣，通過給設備降溫后，形成熱空氣由機柜后端排出至熱通道。熱通道的氣體迅速返回到空調回風口，機柜密閉式渦輪后門，把熱氣匯集，通過垂直風管與天花板無縫聯接，熱回風與冷量完全隔離。因此提高內部的冷氣利用率，帶走更多設備產生熱量，降低設備溫度。

微模塊機房監控產品化解決方案常見問題：

1.溫度問題：因各種因素制約限制，造成空間氣流組織不合理、不暢通，存在局部熱島問題，不能滿足制冷的目的，導致設備長時間在高溫環境下工作會造成服務器異常宕機的情況，嚴重影響工作效率及工作質量。

2.濕度問題：受局部溫度影響，濕度也隨之變化，空氣濕度增大時，設備表面極容易形成水膜，造成“導電小路”和飛弧現象，從而引起設備故障。當濕度過低時，空氣越干燥，容易產生靜電，隨著靜電電壓增高，影響電子計算機等設備的正常工作，甚至引起觸電事故。

3.凝露現象：在靜電地板上面溫度較高下面溫度低，靜電地板就成了冷熱交替之地，容易凝露甚至在地板上形成積水情況，導致空氣流進冷通道時帶有大量水分，從而引起設備故障。

4.消防問題：煙霧測檢是機房火災預警系統的最后一道防線，無數機房火災事故血的教訓表明，90%以上的火災事故，都可以通過安裝煙感傳感器避免。

5.安防問題：是否有非機房管理人員隨意進出進行操作、盜竊，管理員不能隨時掌控現場狀況。

6.能效問題：能夠達到低能耗的機房少之又少，如何有效的利用能源，達到高能效比

7.建設問題：冷/熱通道以快速部署,快速使用為亮點，但是動環監控部分普遍都存在現場部署困難，部署時間長，需求變化適應差，無法做到快速投入。

8.產能問題：即使客戶收到的是已經可以使用的成套動環監控產品，在生產廠家這邊還是存在無法量產的問題，主要阻礙為臨時做，無法產品化，額外的工作量太大，技術方面自身無法掌握，需動環供應商配合才能做完一套。

9.集成問題：客戶有自身的管理平臺一點也不奇怪，要將冷/熱通道的動環系統接入到平臺上也是合理要求，目前普遍接入都是現場配合，項目配合，耗時耗力不討好。

10.擴展問題：客戶的項目很大，分為幾期來實施，購買不同的通道產品，難以將監控平臺整合，就算是購買同類通道產品，每次都需要做接入開發配合，無法做到平滑擴展。想要有效解決以上冷/熱通道存在的問題，則必須要選用一款產品化，標準化的監控產品，符合客戶絕大部分需求，在行業內形成標準。

微模塊機房監控產品化解決方案解決方案應對措施：

（1）煙霧消防監測；

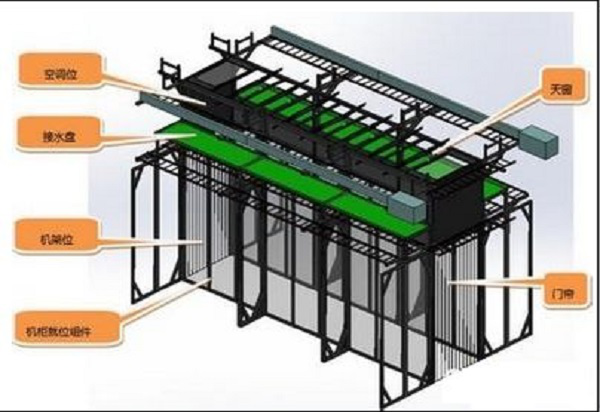

（2）天窗監測、控制開啟以及復位；

（3）燈光監測、控制開關；

（4）環境溫濕度監測；

（5）環境氣體壓力監測；

（6）環境漏水監測；

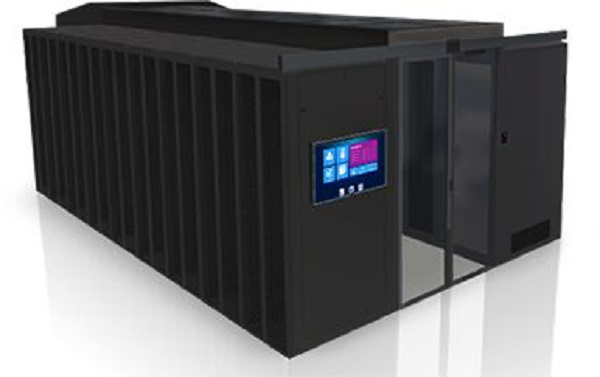

（7）液晶顯示觸摸操作；

（8）動力監測（UPS，電池，配電等）；

（9）精密空調監測；

（10）視頻門禁監測；

（11）具有通訊接口，能夠給出多種通訊協議，無需配合集成商，自己可參照協議進行集成。

集中管理服務器軟件功能

（1）溫濕度管理，可視化溫濕度

（2）天窗管理，可視化天窗狀態圖

（3）燈控管理，可視化機柜內燈照狀態圖

（4）氣壓管理，可視化氣壓圖

（5）空間管理，可視化空間容量

（6）PUE能耗分析

（7）告警管理，并有歷史一鍵搜索功能，微型知識庫，曲線報表，統計報表

微模塊機房監控產品化解決方案解決方案功能及特點：

1.雙電源+雙網口，更安全更可靠：

可同時接入來自兩個不同的供給電源，降低斷電報警無法發送的風險，多種供電選擇更安全。兩個網口，冗余配置，實現內外網物理隔離，大幅提升鏈路可靠性。

2.干接點擴展，RJ11區分，統一標準化：

8路干接點，可接不定位漏水，防雷器開關，限定電流開關檢測器，紅外入侵檢測，門磁檢測，煙霧檢測等干接點設備，全方位保護您的機房安全。

3.通過網絡集中監控視頻和門禁，讓機房就在你眼前：

完全斷電不用怕，內置電池續航強，安全保護不會停，零地電壓讓漏電隱患不再威脅你的機房，統一標準化的接口，不會接錯，更快部署。

4.多種報警方式，關鍵時刻有保障：

可選擇最適合自己的報警方式，無人值守輕松實現，安全可靠。

5.標準化的接口，與使用設備相對應：

UPS一般都是使用的DB9形式的通訊接口，我們的監控設備也是DB9形式。精密空調一般都是使用的RS485通訊，我們的監控設備優化為RJ45形式的RS485通訊。

6.強大的擴展功能 ，8路RJ45數據擴展接口，智能設備萬能監控神器：

可擴展最多24個溫濕度，2路定位漏水，8個配電開關檢測（每個可接8路開關檢測，共64路開關檢測），4臺普通空調監控，2臺發電機，4臺普通配電或者2臺普通配電加2臺精密配電，范圍之內，無所不及。

微模塊機房監控產品化解決方案，更安全！更快捷！更強大！

更安全：

擁有兩個網口，冗余配置，大幅提升鏈路可靠性,監控，設備可自行組網，節約用，戶網絡IP地址資源，內外網可實現物理隔離，完美支持平板網絡加PC網絡，可針對模塊化機房的實際用電情況進行匹配，可接一路市電加一路UPS供電，也可接兩路不同UPS供電，多種供電選擇更安全。

更快捷：

標準化、規范化的接口設計，讓設備連接更輕松、快捷，維護更簡單、方便。

更強大：

外部供電中斷之后，還能正常監控報警工作12個小時
